Popis

Technické parametre

Za tepla{0}}lisovaný vrták s dvojitou rúrkou je navrhnutý na vysoko presné jadrové vŕtanie-v zložitých a abrazívnych útvaroch. Kombináciou technológie diamantového lisu za horúca{3}} s dvojitou trubicovou štruktúrou tento vrták zaisťuje vynikajúce obnovenie jadra, znížené rušenie a stabilný výkon vŕtania. Široko sa používa pri prieskume nerastov, geotechnickom prieskume a vŕtaní hlbokých{5} dier, kde je kvalita jadra kritická.

Prehľad

Horúce{0}}lisovaný vrták s dvojitou rúrkou je určený na vŕtanie v prostrediach, kde konvenčné vrtáky s jednou rúrkou alebo povrchom{2}}namáhajú zachovať integritu jadra.
Použitím systému dvojitej trubice zostáva vnútorná trubica izolovaná od preplachovacích tekutín, zatiaľ čo vonkajšia trubica vykonáva rezanie a otáčanie. V kombinácii s diamantovou matricou lisovanou za tepla- táto konštrukcia výrazne zlepšuje regeneráciu jadra, znižuje rušenie vzorky a predlžuje životnosť bitov v náročných formáciách.
Tento typ korunkovej korunky je vhodný najmä pre:
Zlomený alebo rozbitý kameň
Abrazívne útvary
Nestabilné vrstvy
Hlboké prieskumné vrty

Kľúčové vlastnosti a výhody

Štruktúra dvojitej rúrky
Vnútorná trubica chráni jadro pred eróziou
Vonkajšia trubica zvláda rezanie a krútiaci moment
Výrazne zlepšuje rýchlosť obnovy jadra

Horúca-lisovaná diamantová matrica
Silné diamantové spojenie
Rovnomerné opotrebovanie počas vŕtania
Dlhšia životnosť v porovnaní s bitmi{0}}nasadenými na povrch

Vysoká stabilita v ťažkých formáciách
Znižuje straty jadra v rozbitých zónach
Minimalizuje vibrácie a odchýlku otvoru
Udržuje hladký chod vŕtania

Široká kompatibilita
Vhodné pre káblové systémy BQ / NQ / HQ / PQ
Dá sa prispôsobiť rôznym úrovniam tvrdosti matrice

Aplikácie

Vhodné formácie:
Zóny zlomených hornín
Vrstvy štrku a zlepencov
Krasový vápenec
Tvrdé a abrazívne útvary
Zásypové a zmiešané vrstvy

Typické aplikácie:
Minerálne prieskumné vrty
Odber vzoriek z geologického jadra
Prieskum založenia vodnej energie a priehrady
Projekty inžinierskej geológie
Hlboké drôtové jadrové vŕtanie

Výroba a kontrola kvality

Naše za tepla-lisované vrtáky s dvojitou rúrkou sa vyrábajú podľa prísnych noriem kvality:

Výber vysokokvalitných{0} syntetických diamantov

Riadený proces spekania za horúca-

Presné CNC obrábanie

Prísna kontrola sústrednosti a vyváženia

Viacstupňové{0}}kontroly kvality pred doručením

Každý bit je testovaný, aby sa zabezpečilo:

Stabilný rezný výkon

Silná retencia diamantov

Konzistentná životnosť

Porovnanie výkonu

Položka	Dvojitý rúrkový bit-lisovaný za horúca	Štandardný jadrový bit
Obnova jadra	★★★★★	★★★
Stabilita	Výborne	Mierne
Vhodnosť pre Broken Rock	Výborne	Obmedzené
Životnosť	Dlhé	Krátke
Cena za meter	Nižšia	Vyššie

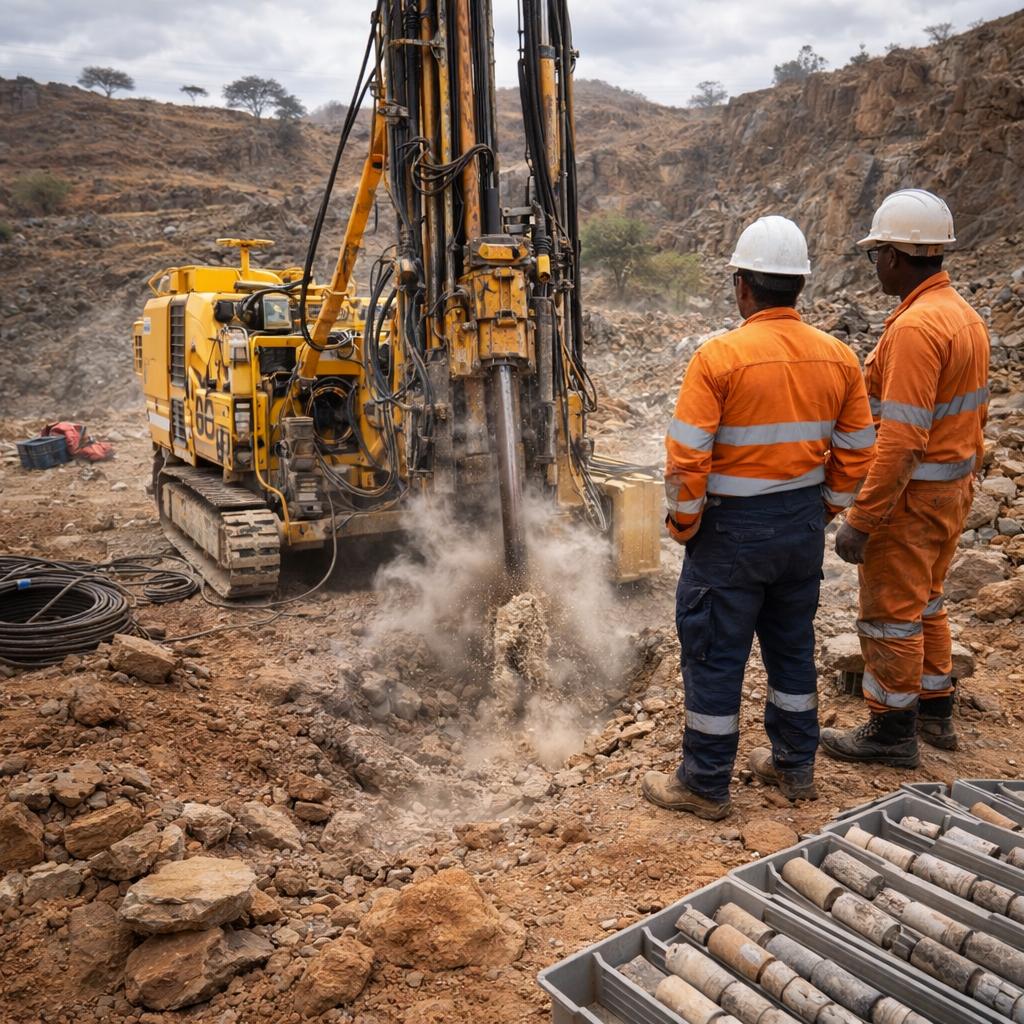

Prípad aplikácie v teréne

Projekt: Projekt prieskumu zlata – Severná Tanzánia

Geologické podmienky:
Vysoko lomená žula
Štrkové medzivrstvy
Silná abrazivita

Problémy predtým:
Častá strata jadra
Nízka miera obnovy
Vysoká spotreba bitov
Nestabilná rýchlosť vŕtania

Riešenie implementované

Klient prešiel na náš Hot{0}}Pressed Double Tube Core Bit (veľkosť HQ).
Výsledky:
Obnova jadra sa zvýšila o 40 %+
Stabilita vŕtania sa výrazne zlepšila
Životnosť bitov predĺžená o 30–35 %
Zníženie pre{0}}vŕtania a prestojov

Spätná väzba od klienta

Dizajn s dvojitou rúrkou vyriešil náš problém so stratou jadra.

Dosiahli sme oveľa čistejšie vzorky a lepšiu účinnosť vŕtania.

Tento vrták je teraz našou štandardnou voľbou pre prieskumné vŕtanie.

Prevádzkové tipy

Vyberte tvrdosť matrice na základe abrazívnosti formovania
Udržujte stabilnú WOB a rýchlosť otáčania
Zabezpečte dostatočný prietok preplachovania
Vyhnite sa suchým podmienkam vŕtania
Pravidelne kontrolujte stav duše
Správna prevádzka výrazne predlžuje životnosť bitov a zlepšuje výsledky vŕtania.
